リレーの基礎知識 （その６）

＜接点について＞
次は接点について説明しましょう。今までの説明で何度か出てきているとおり、回路の切り替えをするスイッチの部分が接点です。図の中にも既にａ接点やｂ接点と書いてきましたが、改めて説明をします。接点には大きく分けて次の３種類があります。また、接点の数（極数の数）でも種類意が分かれます。

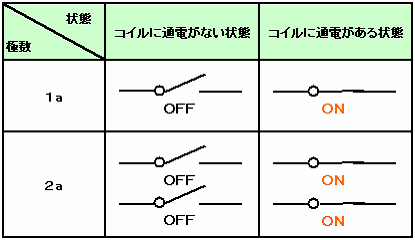

１．ａ接点（常開接点）
「メーク接点」や「ノーマルオープン」とも呼ばれています。通常は開いていて（OFF）、電気信号があると閉じる（ON）接点です。必要なときにスイッチを入れるタイプの接点で、家電製品などにも良く使われています。

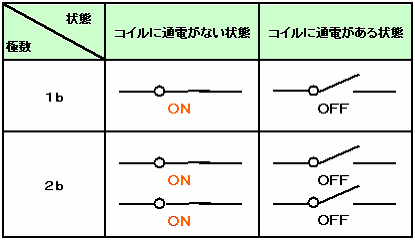

２．ｂ接点（常閉接点）
「ブレイク接点」や「ノーマルクローズ」とも呼ばれています。ａ接点とは逆に、通常は閉じていて（ON）電気信号があると開く（OFF）接点です。ａ接点に比べて比較的用途は少ない接点です。

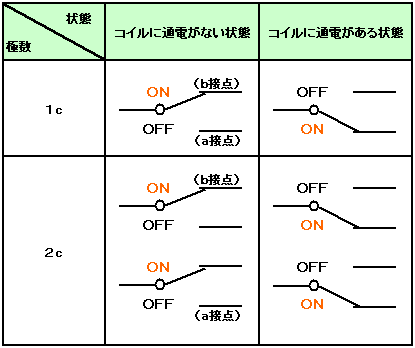

３．ｃ接点
トランスファ接点とも呼びます。ａ接点とｂ接点を複合した接点です。回路の切り替えを行なうリレーです。例えばオーディオの切り替え（ＣＤとチューナーなど）に使われます。
